璃鋼貯罐設計靈活其機械性能隨工作溫度的升高而降低

璃鋼貯罐設計靈活其機械性能隨工作溫度的升高而降低

一、璃鋼貯罐設計靈活

由于玻璃鋼貯罐設計靈活性大，罐壁結構性能優異，纖維纏繞玻璃鋼可以改變樹脂系統或增強材料來高速玻璃鋼貯罐及非標裝置的物理化學性能，以適應不同介質和工作條件的需要。所以，它是很受歡迎的一款產品。它的 使用非常的方便，而且功能也非常的多。它采用的是最先近的柜里面的背后排冷風的，這樣的排冷風會讓柜里的每一處都冷氣均勻的,我國有90%以上的FRP產品是手糊法生產的，其他有模壓法、纏繞法、層壓法等。日本的手糊法仍占50%。從世界各國來看，手糊法仍占相當比重，說明它仍有生命力。手糊法的特點是用濕態樹脂成型，設備簡單，費用少，一次能糊10m以上的整體產品。缺點是機械化程度低，生產周期長，質量不穩定。我國從國外引進了擠拉、噴涂、纏繞等工藝設備，隨著FRP工業的發展，新的工藝方法將會不斷出現。

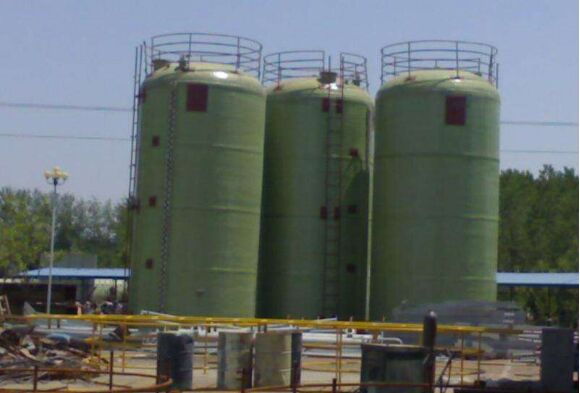

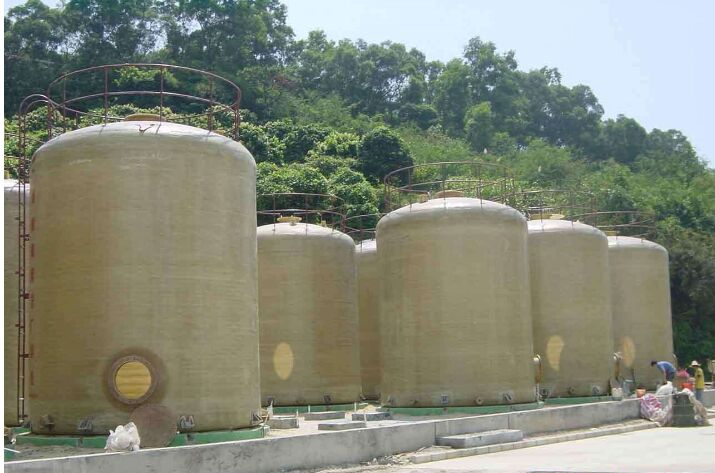

河北華強科技開發有限公司玻璃鋼儲罐施工現場圖：

    值得注意的是人們常常有一種誤解，認為資料中所列舉的強度數據就是實際構件的強度數據。其實這兩者截然不同，差異較大。例如手糊聚酯玻璃鋼板，小試件抗伸強度可達200-250MPa，而在同樣原材料的3m*9m的大型構件上取下一塊試樣，它的抗伸強度只有100MPa。這是因為兩者的制造操作條件不同，大塊板工藝條件不如小試件那樣理想。因此，在采用各類資料、書籍所給出的強度數據時，一定要注意你所設計的構件工藝制造條件和一般小試件之間的差異，否則將會出現問題。

    此外，還要注意玻璃鋼/復合材料層間強度和彈性模量低的特點。層間是薄弱環節，因為層間沒有增強纖維，所以它的層間剪切和層間抗伸強度都較低，充其量也只是樹脂本身的強度。這個特點告誡人們在設計和制造玻璃鋼制品時，除工藝制造時盡量使布層間粘牢外，設計上應使層間應力降到最低，防止層間破壞情況出現。例如， 306#聚酯玻璃鋼的層間剪切強度只有8.9-26MPa層間抗伸強度還要低些。

    玻璃鋼的彈性模量比木材大2倍，但比一般結構鋼小10倍。因此，在玻璃鋼結構中，常感剛性不足，會出現較大的變形。為了改善這一缺點，可采用夾層結構，亦可通過應用高模量纖維或中空纖維等來解決。

二、玻璃鋼貯罐的機械性能隨工作溫度的升高而降低

 零下10°至800°玻璃鋼罐的工作溫度與其使用的樹脂種類與固化劑及固化條件有關。玻璃鋼貯罐的機械性能隨工作溫度的升高而降低。工作溫度上限的取值，各國標準不一致。日本標準為800C;美國“ASTM”為82°;英國“BS'，為110°;"ASME”設計溫度為650°(壓力容器);國內《玻璃鋼/聚氯乙烯復合管和管件》規定最高溫度為80°, 參照國內外標準，工作溫度上限取200°，不同的介質溫度應選用不同的樹脂。對于玻璃鋼儲罐的工作溫度下限值，國內對此沒有規定。國外日本標準,AD標準、ASTM標準等對此也未作規定，僅BS標準規定最低溫度為零下30°。考慮到國內外原材料的差異，再加之國內手糊玻璃鋼制造廠家很多，所用原材料在技術指標上、配方上沒有統一標準，成型后的玻璃鋼儲罐在質量上差異很大，所以，工作溫度下限暫定為零下100°。但用戶可以根據當地的實際使用經驗和制造廠的加工水平確定玻璃鋼儲罐的最低工作溫度。玻璃鋼儲罐壁溫不僅受內存介質的影響，同時也受安裝地區環境溫度的影響，玻璃鋼儲罐的最低工作溫度除考慮工藝操作條件等因素外，尚應考慮環境溫度。若玻璃鋼儲罐的壁溫由大氣環境氣溫條件所確定，其最低工作溫度可按該地區氣象資料，取歷年來月平均最低氣溫的最低值。

以上是河北華強科技開發有限公司專業技術人員為您詳解的 璃鋼貯罐設計靈活其機械性能隨工作溫度的升高而降低，希望對您有所幫助，如果您有這方面的需求請聯系我們或來直接廠參觀訂購，總經理及全體員工熱忱歡迎您的到來！
